安定化電源試験

1：岩渕 : 2025/04/30 (Wed) 06:32:56 host:*.bbtec.net: https://bbs8.fc2.com//bbs/img/_887500/887414/full/887414_1745962376.jpg おはようございます

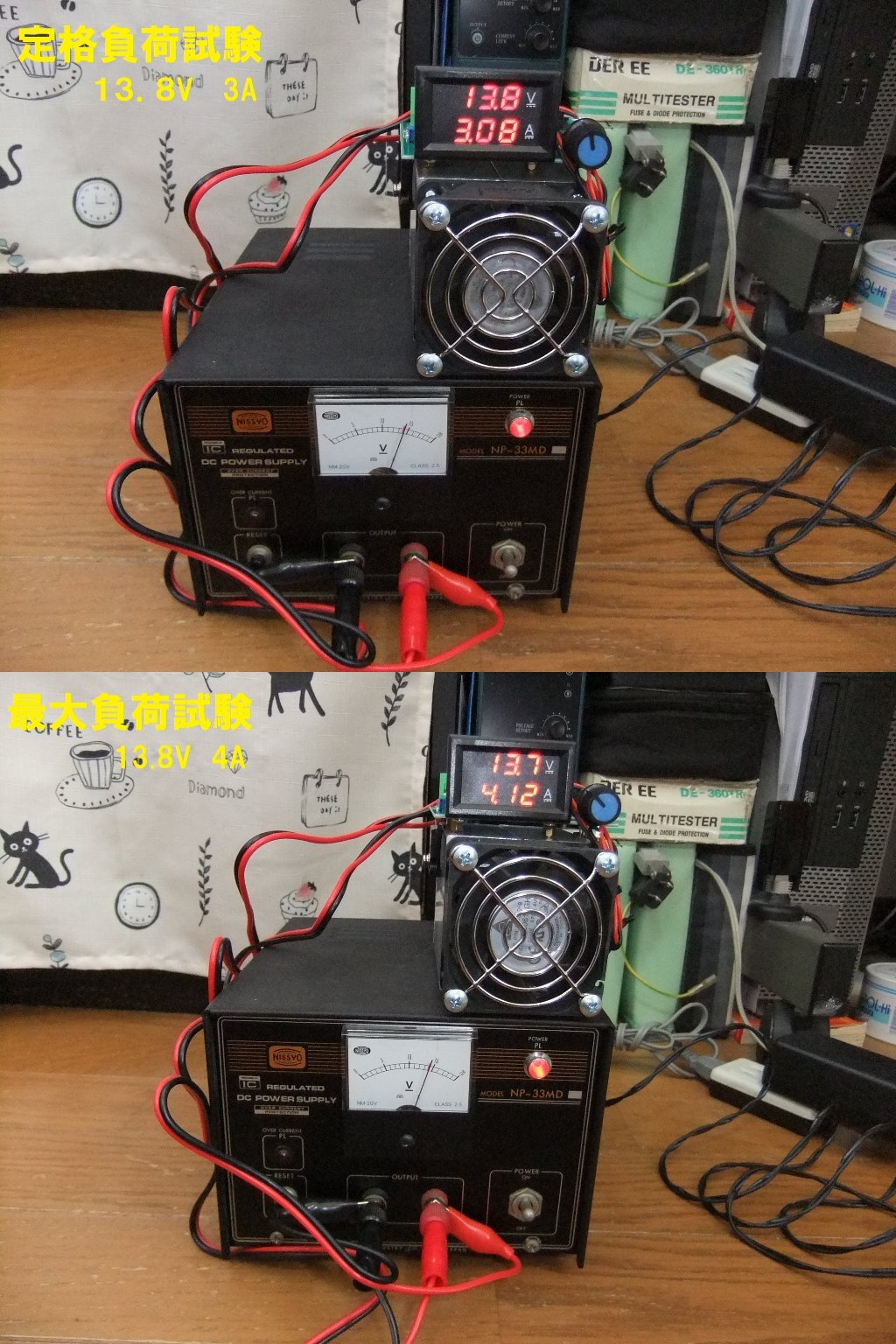

昨日修理した安定化電源の負荷試験をしてみました。まずは定格の13.8V 3Aの負荷をかけて
8時間連続運転を行いました。特に問題はなく3A流しても電圧降下は見られません、次に保護
回路がどれくらいで作動するかの試験では4A流しても作動せず、この後4.5A近くで作動しま
した。この時の電圧降下は13.7Vで流石OPアンプ制御の回路は改めて優秀だと思いました。
(本当は12時間連続の試験も行いたいと思ったのですが電子負荷に付いている冷却ファンが殊
の外うるさく夜中寝れないので断念しました)
