Re:IFスイープスコープ

1:岩渕 :

2025/07/02 (Wed) 09:58:56

host:*.bbtec.net

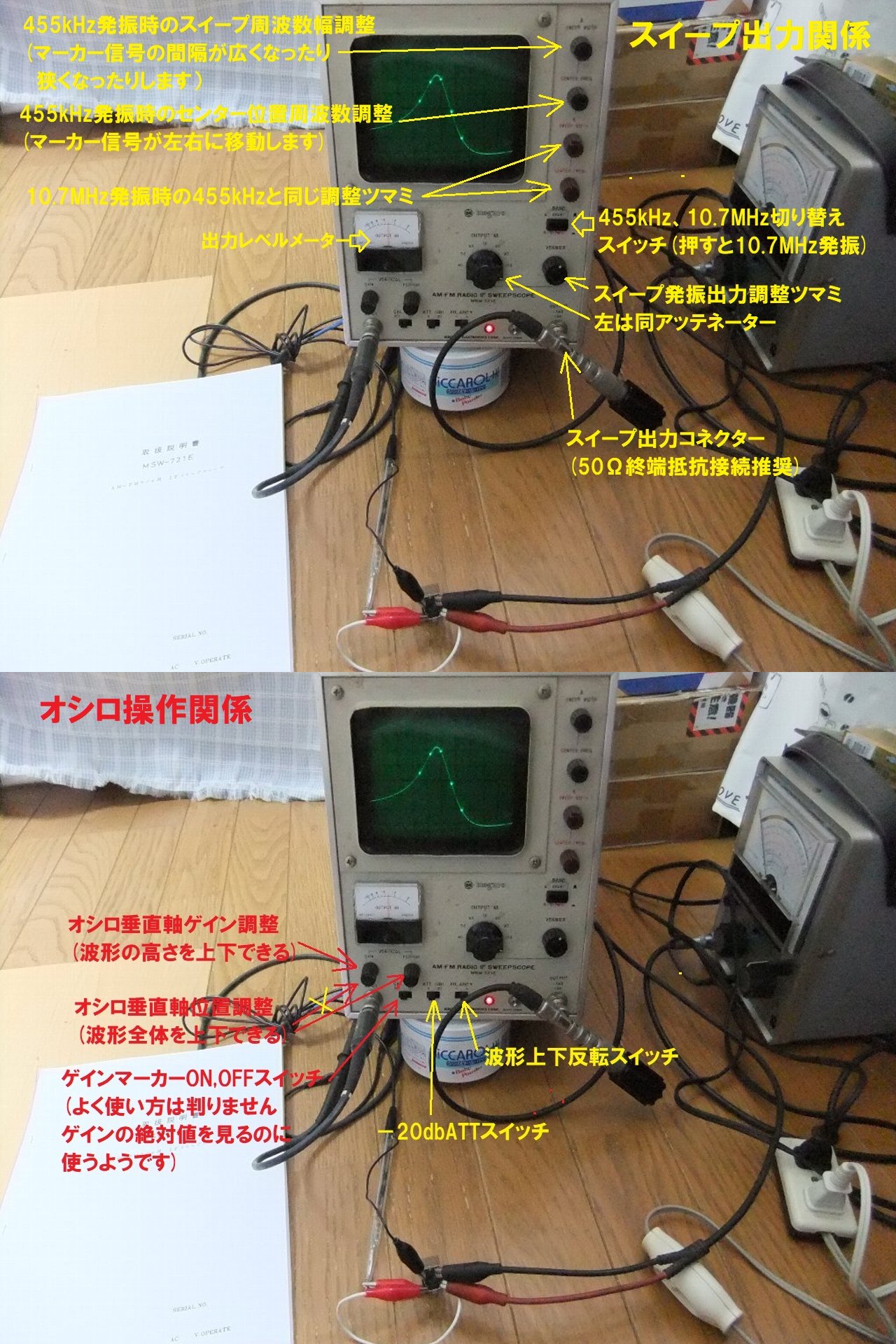

https://bbs8.fc2.com//bbs/img/_887500/887414/full/887414_1751417936.jpg 内尾さん、薄ら覚えですが私が覚えている範囲の事を写真にまとめてみました。上がスイープ
発振側で下が測定オシロ操作関係です

あと、50Ω終端抵抗は必須ではありませんが出力が安定するみたいです、それからオシロ入力の
測定ですが内尾さんは測定にラジオのAGC電圧やFM、AFC電圧を測定して使ってられたと思い
ますが単体のIFT測定にはRFプローブが必要になります、RFプローブは特別精巧なものでなく
ても先日の私の自作品回路図をバラックで組んだもので十分です(説明書に書いてある回路を組め
ればベストなのでしょうが)
